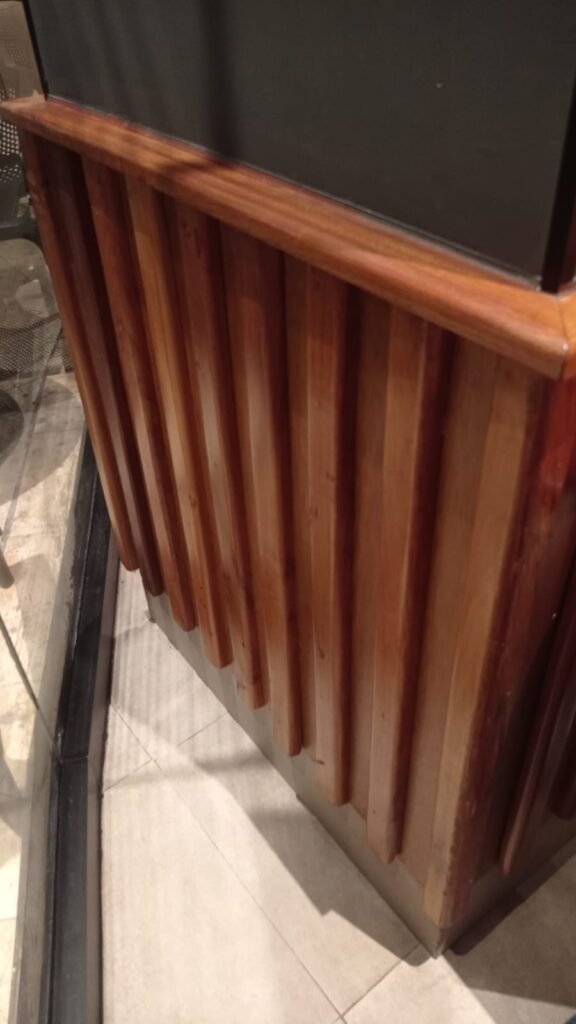

Foto del detalle original.
Nos encontramos con este detalle de madera en una cafetería de la ciudad y decidimos modelarlo en Revit. A primera vista es un solo elemento, pero si lo miramos con calma está compuesto de tres: una cubierta de madera pegada al muro, listones o tablillas colocados de forma vertical y una tira superior que funciona como remate, con las esquinas cortadas a 45°.
Esa lectura es la mitad del trabajo. En lugar de forzar una sola familia para resolverlo todo, le damos a cada pieza la herramienta de Revit que mejor se comporta para ella: un muro básico, un muro cortina y una viga.
Mira el video completo
Ficha rápida
| Elemento | Valor |
|---|---|
| Muros del modelo | 3 m de altura |
| Cubierta | Muro básico Cubierta Triplay 5 mm, 90 cm de altura |
| Listón vertical | Perfil Liston Redondeado 35 x 10 (35 × 10 mm, esquinas a 7 mm) |
| Montante | Listón Vertical 35 x 10 (montante rectangular) |
| Muro cortina | Muro Listones: panel vacío, rejilla vertical a 70 mm, sin bordes |
| Barrepiés | Desfase de base de 10 cm, altura de 80 cm |
| Remate | Viga Liston Superior 35 x 10, un extremo redondeado a 7 mm |
| Altura del remate | z Offset de 105 cm (90 + 15 de la familia) |
| Esquinas | 45° con Beam/Column Joins |
| Material | Door – Frame en las tres piezas |
| Versión | Revit 2025 (abre en 2025, 2026 y 2027) |
1. La cubierta: un muro básico de 5 mm
En el modelo base los muros van a 3 m, y el detalle horizontal lo queremos entre 90 y 120 cm. Empezamos por la pieza más sencilla.

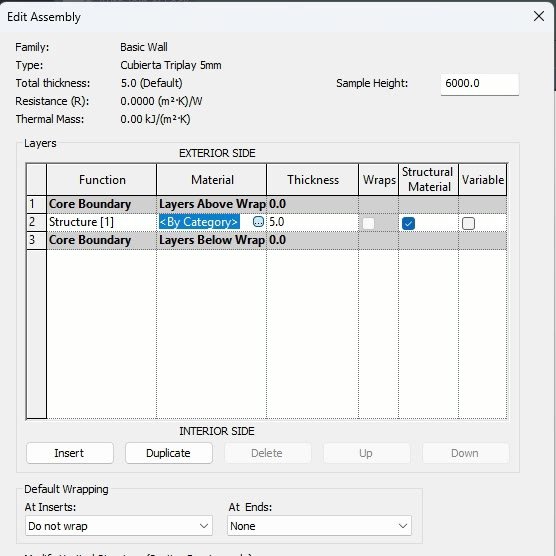

Arquitectura → Muro → Editar tipo → Duplicar y lo nombramos Cubierta Triplay 5 mm. En Estructura dejamos una sola capa de 5 mm y le asignamos un material de la biblioteca que sirva como base para la madera; en este caso, el que ya viene definido como Door – Frame.
Antes de dibujar ajustamos tres cosas en las propiedades:
- Altura desconectada: 90 cm.
- Línea de ubicación: Finish Face: Interior, para que el muro crezca hacia afuera desde la cara que tocamos.
- Trazo con Pick Lines: clic en la orilla de cada muro existente. Así la cubierta queda pegada sin medir nada.

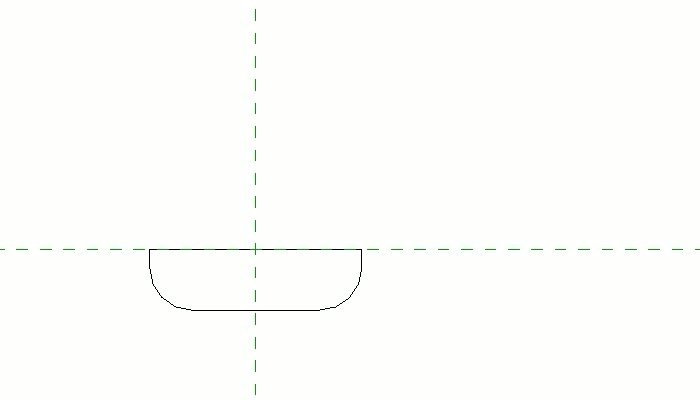

2. El perfil del listón
Los listones no se pueden dibujar uno por uno si queremos que el modelo los controle. Los vamos a construir como montantes de un muro cortina, y para eso primero necesitamos su perfil.
Archivo → Nuevo → Familia, plantilla Metric Profile. También sirve Profile – Mullion, pero para este caso la de perfil es suficiente.
- Trazo de 35 mm en horizontal por 10 mm en vertical, y cerramos la figura.
- Empalme (Fillet arc) en las dos esquinas exteriores, con el mismo radio: 7 mm.
- Seleccionamos toda la forma y la movemos de su centro superior al cruce de ejes. Ese punto es el que se pega a la línea del muro cortina.
Guardamos como Liston Redondeado 35 x 10 y la cargamos al proyecto.
3. El montante: listón vertical
El perfil solo no se puede colocar. Los muros cortina dependen de sus montantes, así que primero configuramos el montante y después el muro.

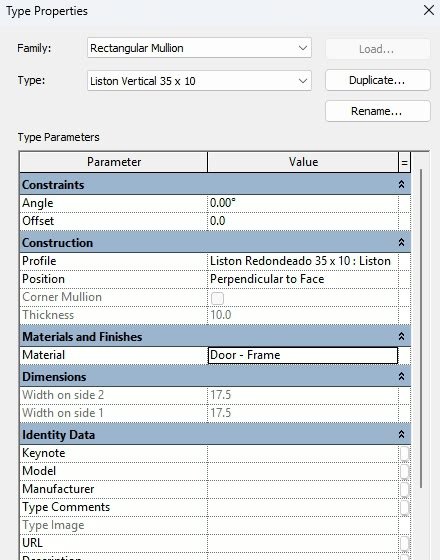

En el navegador de proyecto, Familias → Montantes de muro cortina → Montante rectangular, clic derecho, Nuevo tipo: Listón Vertical 35 x 10. En sus propiedades:
- Perfil:
Liston Redondeado 35 x 10. - Material: el mismo de la cubierta, Door – Frame.

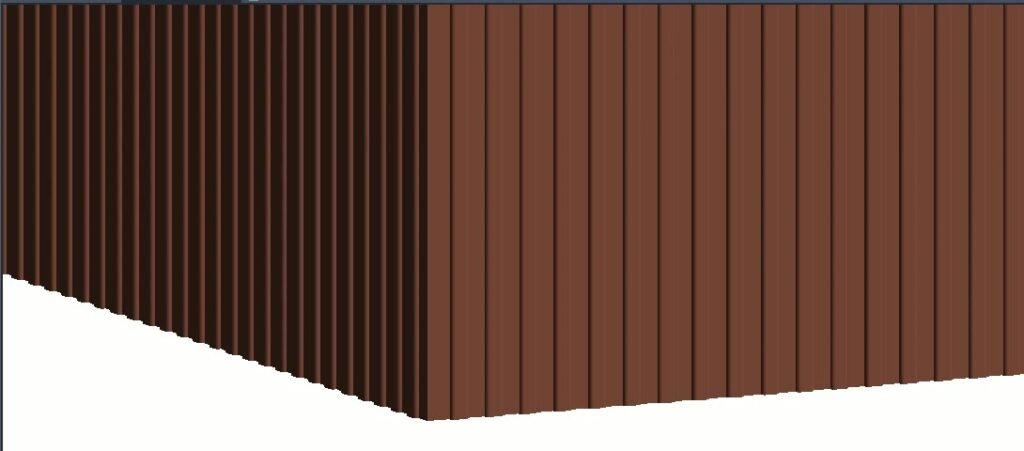

4. El muro cortina: panel vacío y listones a cada 7 cm

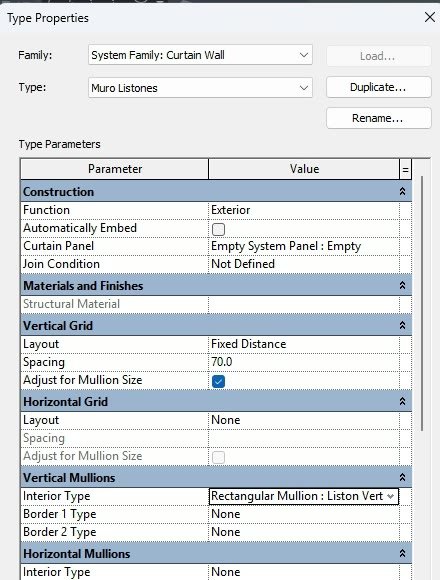

Muro → Muro cortina → Editar tipo → Duplicar: Muro Listones.
- Panel: Empty System Panel. No queremos vidrio ni relleno, solo los montantes.
- Rejilla vertical: distancia fija de 70 mm. Con listones de 35 mm, queda el mismo espacio libre entre uno y otro.
- Montante vertical interior: Listón Vertical 35 x 10.
- Bordes: ninguno. A veces los bordes ayudan y a veces estorban; aquí no hacen falta.
Para el trazo partimos de la referencia más externa del muro y seguimos siempre la cara exterior, en sentido horario, también alrededor de la columna. Esa dirección es la que hace que el muro cortina quede apuntando hacia el lado correcto.
El barrepiés

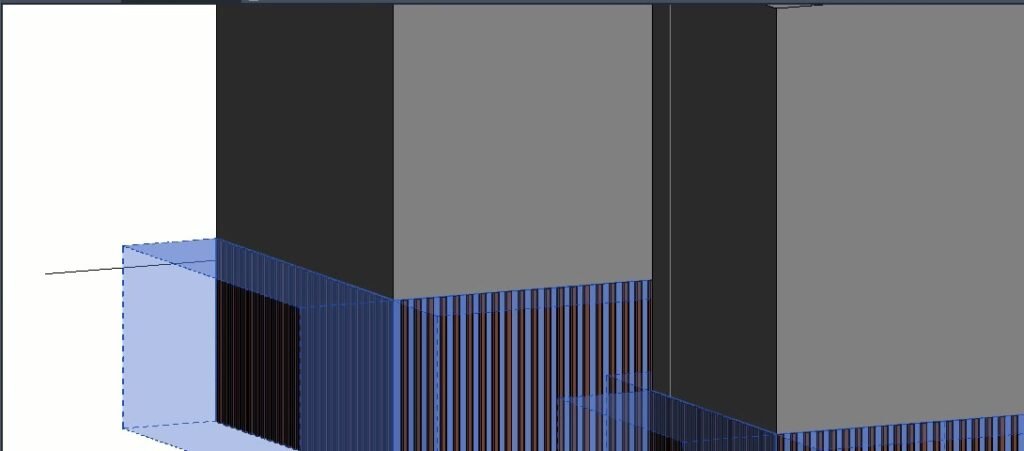

En la foto los listones no llegan al piso: hay unos 10 cm libres que funcionan como barrepiés. Seleccionamos todo, filtramos solo muros cortina y ajustamos:
- Desfase de base: 10 cm.
- Altura desconectada: de 90 a 80 cm, porque todo el muro subió.
5. El remate: una viga con esquinas a 45°
La tira superior funciona como descanso o cerramiento decorativo, y su detalle importante está en las esquinas: van cortadas a 45°. Para eso usamos una familia de armazón estructural (viga).

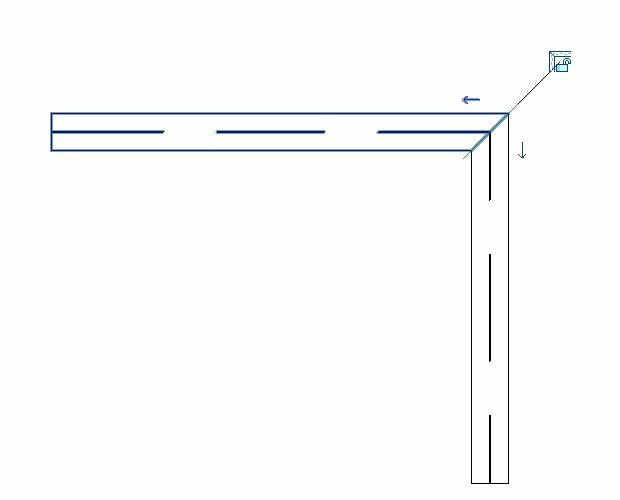

Las vigas que se encuentran en una esquina comparten una condición de unión, y esa condición se modifica con Beam/Column Joins: al activarlo aparecen unas flechas que cambian la forma del encuentro hasta lograr el corte a 45°.

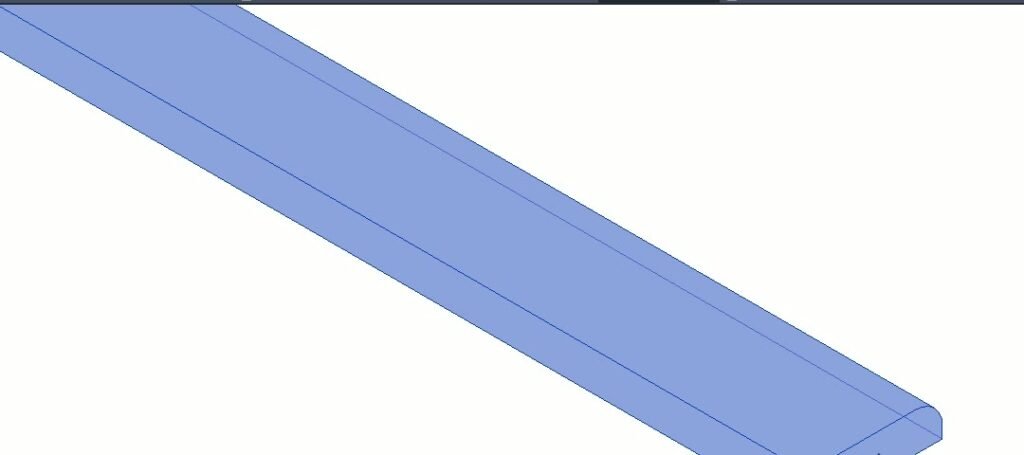

La familia del listón superior
Archivo → Nuevo → Familia, plantilla Metric Structural Framing – Beams and Braces. Ya trae una viga construida que es fácil de editar:
- En la vista lateral (Left), seleccionamos la extrusión y Editar extrusión.
- Borramos los trazos y aprovechamos el centroide para dibujar el mismo listón: 35 mm en horizontal y 10 mm hacia arriba.
- Esta vez redondeamos un solo extremo, con el mismo radio de 7 mm.
- En Materiales, asociamos el material de la extrusión al parámetro Structural Material. Así acepta el mismo material del resto del ejercicio desde el proyecto.
Guardamos como Liston Superior 35 x 10 y la cargamos.
El desfase de 15 cm
Al trazar la viga nos damos cuenta de que queda por debajo del nivel de la vista. En una sección se ve por qué: la propia familia trae un desfase de 15 cm hacia abajo.
La cuenta: para dejar el remate a 90 cm, el z Offset de la viga es 90 + 15 = 105 cm.
Como no tenemos una referencia exacta para el trazo, dibujamos por fuera del muro y después acomodamos cada tramo con Alinear contra la cara del recubrimiento.

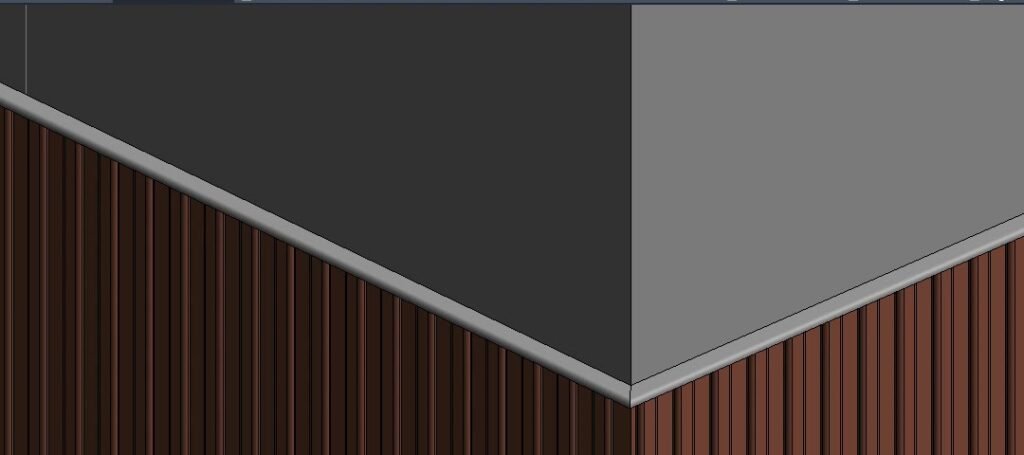

Con todo en posición, Beam/Column Joins en cada esquina hasta que todas cierran a 45°. Repetimos el mismo detalle en el muro, y en 3D seleccionamos las vigas y les asignamos el material del ejercicio.

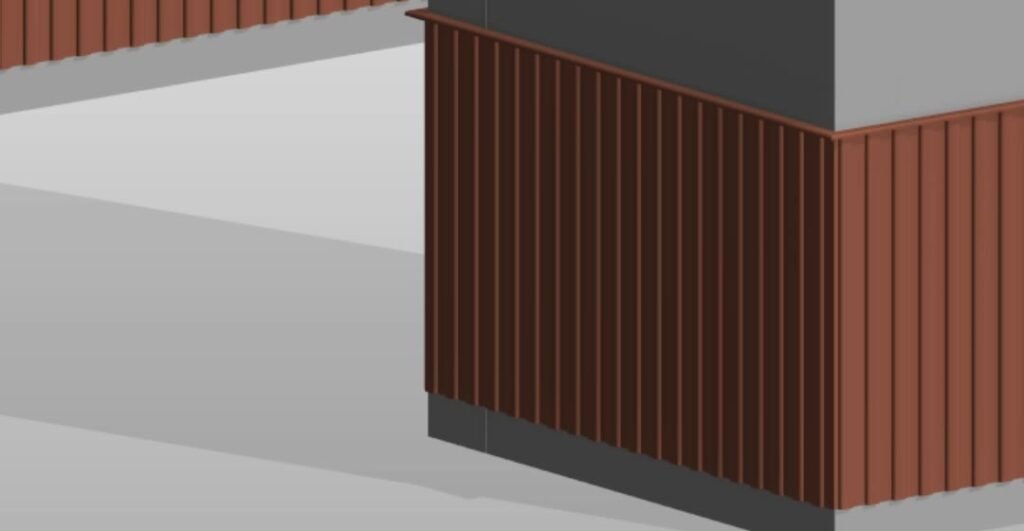

¿Y ahora qué sabe el modelo?
Con esta forma de trazo estamos haciendo un recubrimiento de muro encima de otro, utilizando un muro cortina y aplicando un elemento estructural. Al final de cuentas, eso es lo que separa un detalle modelado de uno dibujado:
- Se cuantifica. La cubierta sale en metros cuadrados por tipo de muro; los listones, en piezas y longitud desde una tabla de montantes; el remate, en metros lineales desde la tabla de armazón estructural.
- Se ajusta. Si cambia la separación, se edita un solo valor en Muro Listones. Si cambia la madera, se cambia un material.
- Se reutiliza. Los tres tipos quedan listos para cualquier mueble, barra o muro del proyecto.
Descarga el archivo de Revit
Recurso gratuito
Recubrimiento de listones de madera (Revit 2025)
Déjanos tus datos y te enviamos el enlace de descarga a tu correo.
Archivo en Revit 2025; abre en 2025, 2026 y 2027. El .rvt trae el tipo de cubierta, el muro cortina de listones y las familias del perfil y del remate, listos para usar.
Preguntas frecuentes
¿Puedo llevar el muro de listones a mi proyecto?
El muro básico y el muro cortina son familias de sistema: sus tipos viven dentro del proyecto y no se exportan como .rfa. Por eso compartimos el .rvt. Ábrelo junto al tuyo y usa Gestionar → Transferir normas de proyecto (tipos de muro y tipos de montante de muro cortina), o copia un tramo y pégalo en tu modelo. Las familias del perfil y del remate se cargan con él.
¿Y si quiero los listones más juntos o más separados?
Cambia la separación de la rejilla vertical en el tipo Muro Listones. Con 70 mm y listones de 35 mm, el hueco es igual al listón; con 50 mm, el hueco se reduce a 15 mm.
¿Por qué el remate es una viga y no un barrido de muro?
Como viga, el remate es un elemento propio, con su longitud, su material y su unión a 45° controlada en cada esquina con Beam/Column Joins, sin depender del muro que tiene debajo.
¿Afecta que el remate quede en la categoría de armazón estructural?
Si el modelo se comparte con estructuras o se exporta a IFC, conviene que no se confunda con una viga real: deja su uso estructural en Otro y fíltralo por material o por nombre de tipo en las tablas.
¿Qué reto resolvemos la próxima semana?
Cada semana tomamos algo que vimos en la calle, o que nos mandan, y lo resolvemos en Revit. Si tienes un caso en mente, déjalo en los comentarios del video o responde el correo con la foto.
